Teknik radiografi Antebrachi

Antebrachi

Proyeksi Antero Posterior

• Posisi pasien : duduk menyamping pada tepi meja pemeriksaan dan atur ketinggian pasien sehingga lengan pasien nyaman diatas meja pemeriksaan.
• Posisi obyek : kedua lengan lurus diatas kaset
• atur antebrachi true AP dengan cara mengukur ketinggian yang sama kedua epicondilus dengan permukaan kaset
• gunakan alat fiksasi pada ujung jari tangan
• gunakan selalu apron pada pasien

• CR : vertikal tegak lurus terhadap kaset
• FFD : 100 cm
• CP : pada mid antebrachi

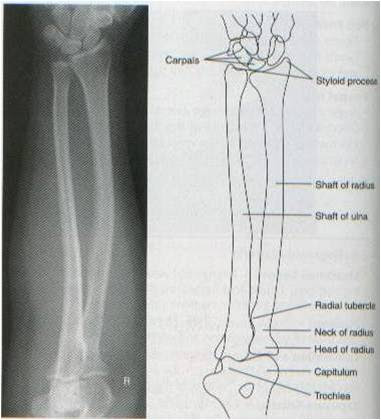

• Kriteria Radiograf : tampak os radius dan ulna dalam posisi tidak superposisi
• tampak batas bawah adalah gambaran wrist joint dan batas atas elbow joint
• caput radius, ulna dan collum radius dan ulna saling overlaping
• epicondilus medial dan lateral os humerus tidak mengalami elongasi dan foreshotened

Proyeksi lateral

• Posisi pasien : duduk menyamping pada tepi meja pemeriksaan dan atur ketinggian pasien sehingga lengan pasien nyaman diatas meja pemeriksaan.
• Posisi obyek : atur lengan bawah fleksi 90 derajat dengan lengan atas dan tepi ulnaris menempel kaset
• gunakan alat fiksasi pada ujung jari tangan
• gunakan selalu apron pada pasien

• CR : vertikal tegak lurus terhadap kaset
• FFD : 100 cm
• CP : pada mid antebrachi
• Kriteria radiograf : radius dan ulna tampak superposisi pada bagian distal dengan batas atas elbow joint dan batas bawah wrist joint masuk dalam film
• caput radius dan proc. coronoid overlap
• epicondilus humerus superposisi
• elbow kelihatan fleksi
• soft tissue dan trabecula tampak dalam gambaran radiograf
