Teknik Radiografi Patella

 Patella

Anatomi

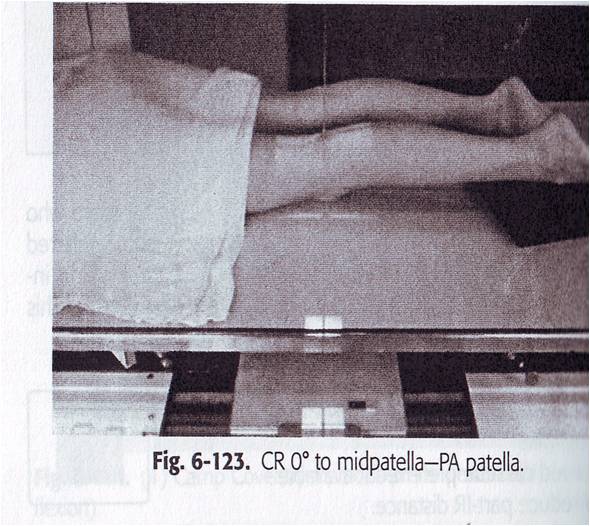

Proyeksi PA

• Posisi pasien : pasien prone di atas meja pemeriksaan
• kedua kaki ekstensi, beri bantal di bawah kepala
• tempatkan pengganjal di bawah ankle dan kedua tungkai
• atur kedua tungkai dan knee memanjang kaset
• CR : vertikal tegak lurus terhadap film
• CP : pada pertengahan area patella
• FFD : 100 cm

• Kriteria radiograf : secara detail  tammpak knee joint dan patella karena dengan posisi prone memperkecil OID.

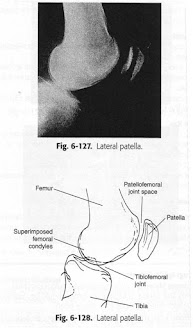

Proyeksi Lateral

• Posisi pasien : pasien lateral recumbent, beri bantal di kepala pasien serta pengganjal pada knee
• Posisi obyek : atur rotasi tubuh dan tungkai hingga knee dalam posisi true lateral
• knee fleksi 5-10 derajat.
• CR : vertikal tegak lurus
• CP : menuju ke midpatellofemoral joint
• FFD : 100 cm

• Kriteria Radiograf : tampak bayangan patella
• patellofemoral joint dan tibiofemoral joint tampak
• condylus femoral sumperposisi
• patellofemoral joint space membuka

Proyeksi Tangential (Axial or sunshine/skyline) Prone

• Untuk menampakkan subluxasi patella dan abnormalitas yang lain pada patella
• Menampakkan patellofemoral joint
• Posisi pasien : posisikan pasien prone (telungkup) dengan tangan diposisikan senyaman mungkin
• Posisi obyek : knee joint fleksi 45 derajat dan patella menempel pada kaset bagian anterior.
• CR : menyudut 15-20 derajat terhadap cruris.
• CP : mid patellofemoral joint
• FFD : 90 cm
• Luas lapangan : batas atas 1/3 distal femur dan batas bawah 1/3 proksimal cruris.

• Kriteria radiograf : patella dan patellofemoral joint
• terbukanya patellofemoral joint
• patella tidak superimposisi dengan tulang lain
• intercondylar suclus (trochlear groove) terlihat
